170-180 Lm/W
10 лет
Гарантия за счет надежных компонентов и системы охлаждения
Охлаждение корпуса и новые технологии светодиодов позволяют получить деградацию светового потока меньше 20% за 8 лет и менее 25% за 10 лет непрерывной работы
35%
Экономии электроэнергии
За счет внедрение датчиков движения и освещенности, задания сценариев и автоматического управления возможно добиться экономии электроэнергии от 35 до 80% в зависимости от проекта
На промышленных объектах, складских и логистических центрах, где потолки выше 3-5 метров, часто используются подвесные промышленные светильники. Они хорошо выполняют задачу по освещению крупных помещений, существенно выигрывая у других категорий продуктов за счет разнообразной оптики, удобной монтажной системы и высокой эффективности. В семействе промышленных подвесных светильников компании Maxus MAHB присутствуют три серии светильников под различные цели.

Серия VHB
Отличается гладкой самоочищаемой поверхностью, высокой эффективностью до 180 лм/Вт, длительным сроком службы (до 10 лет гарантии).

Серия EHB
Отличается наличием двойной ассиметричной оптики, которую удобно использовать для складов, высокой эффективностью до 170 лм/Вт, длительным сроком службы (до 10 лет гарантии). Четыре вида крепежа позволяют зафиксировать светильник практически на любой поверхности либо опоре.

Серия CHB
Отличается допустимой высокой мощностью и стойкостью к высоким температурам до +65°С, что удобно использовать в промышленных производствах, высокой эффективностью до 170 лм/Вт, длительным сроком службы (до 10 лет гарантии). Специально разработанный крепеж на лиру позволяет преобразить данный светильник в светильник прожекторного типа.
Все виды светильников легко автоматизируются при помощи отдельно устанавливаемого в каждую единицу сенсора движения и/или освещенности, что позволяет сократить затраты на электроэнергию.

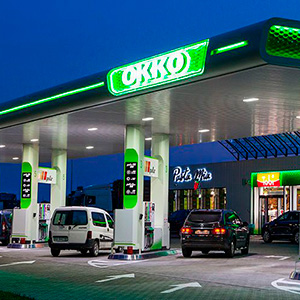

Зоны применения

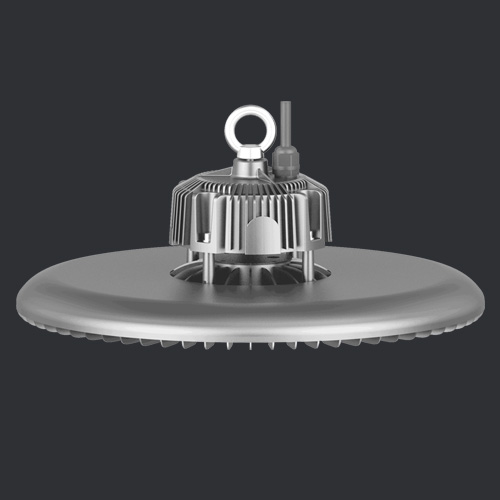

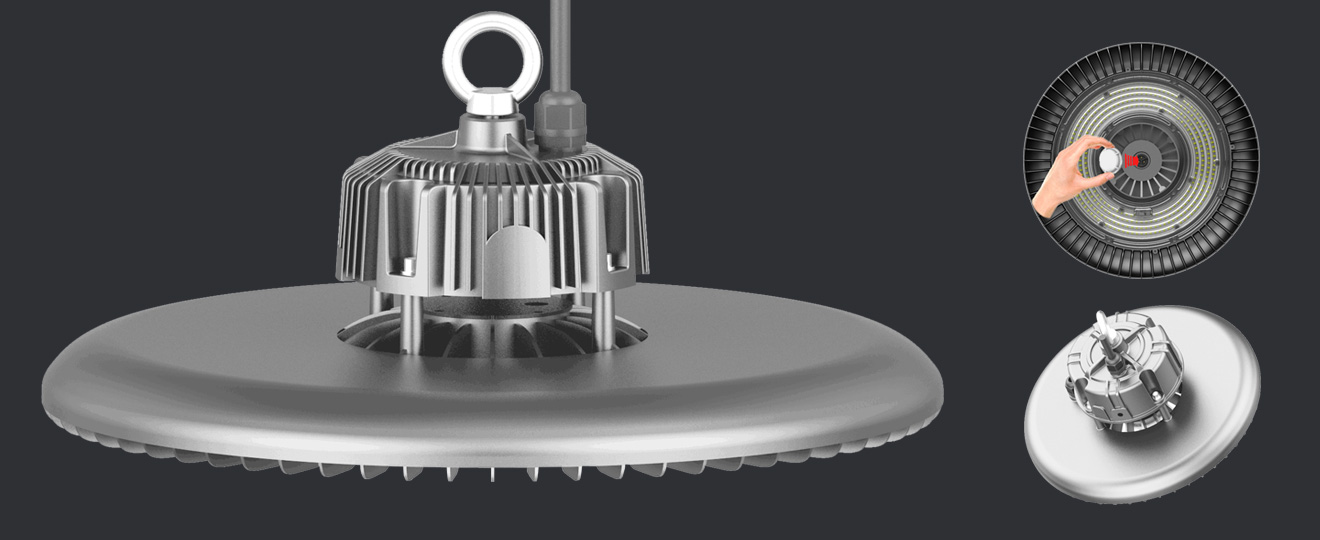

Светильник MAHB-VHB

Наличие грязи и пыли на радиаторе ведет к снижению охлаждающих способностей радиаторной части и повышению коррозийных процессов, что в сумме приводит к снижению срока службы светильника. Для решения этой проблемы была разработана уникальная конструкция корпуса с ребрами охлаждения по периметру светильника, что позволило уменьшить радиаторную часть на плоской задней стороне прибора. Таким образом удалось добиться гладкой поверхности, которая очищается от грязи и пыли под дождями, без вмешательства персонала. Решив эту проблему, мы увеличили срок службы светильника.
Характеристики MAHB-VHB
Мощность, Вт: | 60/100/120/150/200 |
Световой поток, лм: | 8400-35000 |
Эффективность, max лм / Вт: | 140/180 |
Рабочее напряжение, В: | 100-277 |
Коэффициент мощности (Pf): | >0,95 |
Пульсации,%: | <5% |
Номинальная частота, Гц: | 50-60 |
Индекс цветопередачи (CRI): | 70/80 |
Коррелированная цветовая температура (CCT), K: | 3000/4000/5000 |
Угол рассеивания (Beam Angle), °: | 60/90/120/Ассиметрик |
Производитель и тип светодиода: | Lumiled |
Производитель драйвера: | Meanwell |
Цвет корпуса: | Черный/ Темно-серый/ Белый |
Материал корпуса: | Алюминий |
Способы монтажа: | Крепление на крюк |
Рабочая температура, С°: | от -30° до +50° |
Степень защиты от пыли и влаги (IP): | 65 |
Класс ударопрочности (IK): | 10 |
Гарантия, лет: | 5/8/10 |
Ресурс работы, ч: | До 180 000 |
КСС

Габариты светильника

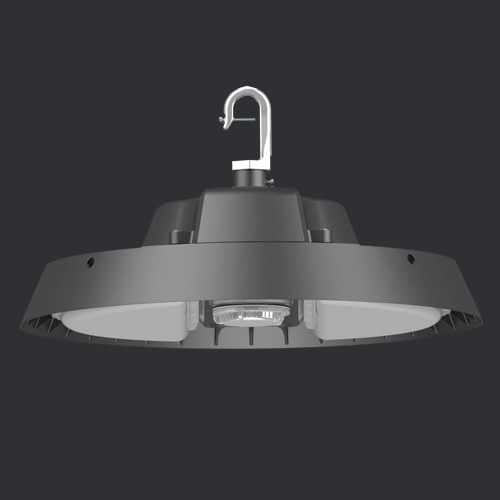

Светильник MAHB-EHB

Светильники данной серии обладают широким набором способов монтажа, и могут быть установлены практически на любую поверхность. Доступны крепления на крюк, на лиру, на подвес и на трубу. Благодаря высокому уровню защиты от пыли и влаги эти модели также могут использоваться в качестве уличных светильников.
Характеристики MAHB-EHB
Мощность, Вт: | 75/100/120/145/180 |
Световой поток, лм: | 10500-33400 |
Эффективность, max лм / Вт: | 140/180 |
Рабочее напряжение, В: | 100-277 |
Коэффициент мощности (Pf): | >0,95 |
Пульсации,%: | <5% |
Номинальная частота, Гц: | 50-60 |
Индекс цветопередачи (CRI): | 70/80 |
Коррелированная цветовая температура (CCT), K: | 3000/4000/5000 |
Угол рассеивания (Beam Angle), °: | 60/90/120/Ассиметрик |
Производитель и тип светодиода: | Lumiled |
Производитель драйвера: | Meanwell |
Цвет корпуса: | Черный/ Темно-серый/ Белый |
Материал корпуса: | Алюминий |
Способы монтажа: | Крепление на крюк/ на лиру/ на столб/ на подвес |
Рабочая температура, С°: | от -30° до +50° |
Степень защиты от пыли и влаги (IP): | 65 |
Класс ударопрочности (IK): | 10 |
Гарантия, лет: | 5/8/10 |
Ресурс работы, ч: | До 180 000 |

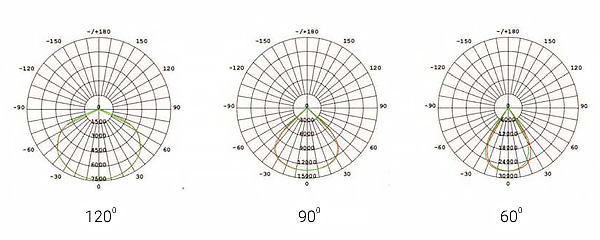

КСС

Системы монтажа

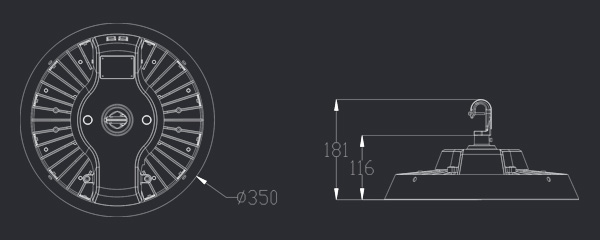

Габариты светильника

Светильник MAHB-CHB

Поскольку серия СНВ была разработана для продуктов большой мощности, эксплуатация которых будет проводится при высоких температурах, к системе охлаждения стояли высокие требования. В ходе разработки решения был создан разделенный корпус, позволяющий охлаждать плато светодиодов максимально эффективно, высокотемпературная модификация имеет вертикальное расположения драйвера. Это позволило эксплуатировать изделие при температурах выше 60°С.
Характеристики MAHB-CHB
Мощность, Вт: | 150/200/240/320 |
Световой поток, лм: | 21000-57600 |
Эффективность, max лм / Вт: | 140/170 |
Рабочее напряжение, В: | 100-277 |
Коэффициент мощности (Pf): | >0,95 |
Пульсации,%: | <5% |
Номинальная частота, Гц: | 50-60 |
Индекс цветопередачи (CRI): | 70/80 |
Коррелированная цветовая температура (CCT), K: | 3000/4000/5000 |
Угол рассеивания (Beam Angle), °: | 60/90/120/Ассиметрик |
Производитель и тип светодиода: | Lumiled |
Производитель драйвера: | Meanwell |
Цвет корпуса: | Черный/ Темно-серый/ Белый |
Материал корпуса: | Алюминий |
Способы монтажа: | Крепление на крюк/ на лиру (прожекторного типа) |
Рабочая температура, С°: | от -30° до +65° |
Степень защиты от пыли и влаги (IP): | 65 |
Класс ударопрочности (IK): | 10 |
Гарантия, лет: | 5/8/10 |
Ресурс работы, ч: | До 180 000 |
КСС

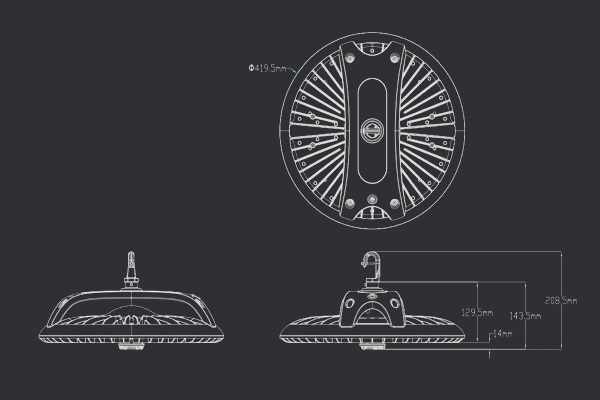

Размеры светильника

Деградация чипов

Особая конструкция корпуса и оптимальное распределение нагрузки на светодиоды позволяют выдерживать их рабочую температуру на уровне 55-65°С.
На графике (см. рис.) представлен результат тестирования светодиодов. По оси х указано время работы светодиодов, по оси у – световой поток LED в процентном соотношении. При этом синяя кривая демонстрирует уровень изменения светового потока при работе светодиодов в условиях оптимальной температуры – 55°С, зеленая – 85°С, красная – 105°С.
График показывает, что деградация светового потока за период в 72 тыс. часов, что соответствует 8-ми годам непрерывной работы светильника, не превышает 20%. За период в 100 тыс. часов (11 лет непрерывной работы) – световой поток снижается не более чем на 25%. Следовательно, при корректном проведении светотехнических расчетов и соблюдении оптимальных условий эксплуатации осветительного прибора, уровень освещенности на поверхности территории, освещаемой светильником, через 10 лет работы будет соответствовать нормам и стандартам ДБН.
Подробно ознакомиться с отчетом LM-80 о параметрах работы светодиодов вы можете, перейдя по ссылке.
Дополнительные аксессуары
Автоматизация
Существует несколько решений по автоматизации для данных систем:
Автоматизация через датчик движения, который встраивается в корпус светильника. При таком решении освещение может включаться при появлении движение в зоне действия светильника (до 15 метров), в остальное время работать на 20% либо не работать вообще. Тогда возможно добиться существенной экономии – до 80 % электроэнергии.
Второй способ автоматизировать систему – это встроенный датчик освещенности. Светильник при снижении внешнего уровня освещенности реагирует и увеличивает световой поток частично или полностью. Такое решение экономит в случае, если включение/выключение группы светильников производится не автоматически, а также в помещениях с окнами либо на открытых площадках.
Наиболее функциональным является автоматизация всей системы на базе одного программного обеспечения. В таком случае есть возможность задать сценарии группе светильников, управлять группой либо одним светильником, осуществлять мониторинг работы светильников и затрат электроэнергии. Подробная информация будет предоставлена по запросу.

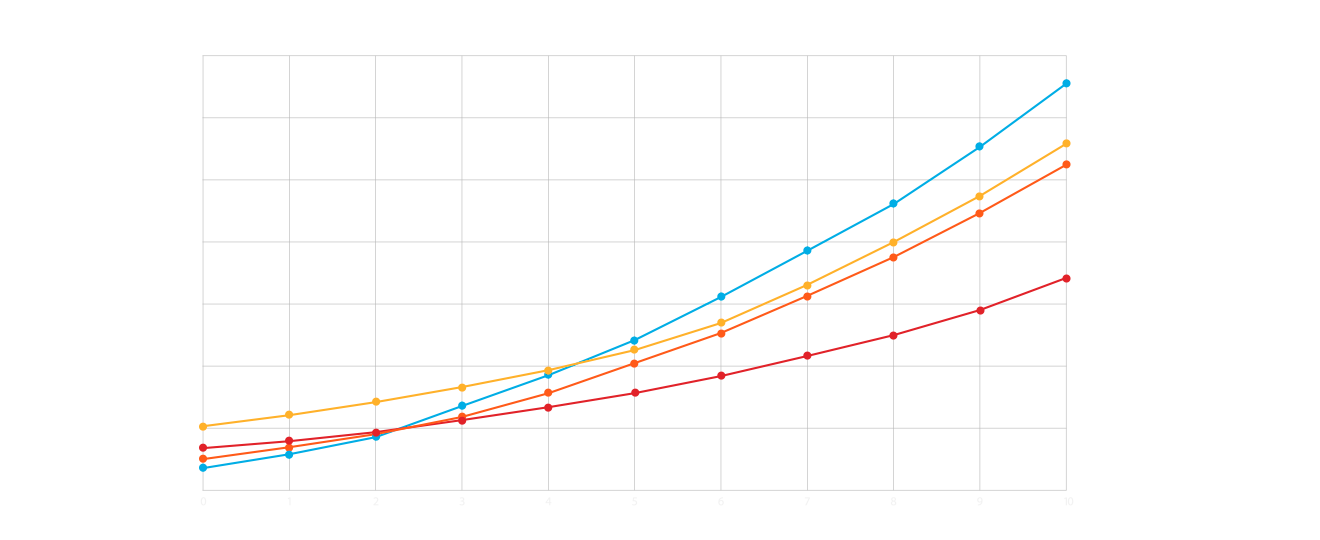

Совокупная стоимость владения оборудованием

Был произведен расчет проекта освещения логистического центра общей площадью 8000 квадратных метров с требованием уровня освещенности 250 lux на полу. При расчете использовались светильники серии MAHB-VHB. Для сравнения брались LED светильники других компаний – дешевый, средний и премиальный ценовой сегмент.
Выше приведен график окупаемости инвестиций. На графике по оси х представлено время в годах, которое соответствует гарантийному периоду продукта MAST-VHB. На оси у – общая стоимость проекта, с учетом цены продукта, стоимости монтажных работ и затрат на электроэнергию.
Для расчета стоимости проекта использовались следующие параметры:
- Рыночная стоимость монтажа одного светильника составляет 250 грн/ед.;
- Светильники, отработавшие 2 своих гарантийных периода, не обеспечивают уровень освещенности, предписываемый нормами ДБН – следовательно, нуждаются в замене;
- Значения стоимости электроэнергии взяты из официальных источников. Расчет повышения стоимости электроэнергии принят на уровне 15% в год;
- Время работы светильника – 20 часов в сутки, 365 дней в году.
Исходя из расчета, график которого приведен выше, на оси у в нулевой точке по времени отражается первичная стоимость проекта с учетом цены светильников и монтажных работ. Кривые возрастают из-за затрат на электроэнергию и расходов на замену светильников.
Из графика видно, что с учетом всех затрат на проект, светильники серии MAHB-VHB становятся наиболее выгодными для собственника уже на 3-м году эксплуатации. Очевидным является, что за время гарантийного периода MAHB-VHB затраты на его содержание на 35% ниже, чем у любого альтернативного проекта.
Высокая эффективность и специальная оптика
Cпециально разработанная оптика снижает потери на рассеиватели, а чипы нового поколения Lumileds совместно с высокоэффективными драйверами Meanwell позволяют получить высокие значения по эффективности
