ЕТАПИ ПРОВЕДЕННЯ ПРОЕКТНИХ РОБІТ

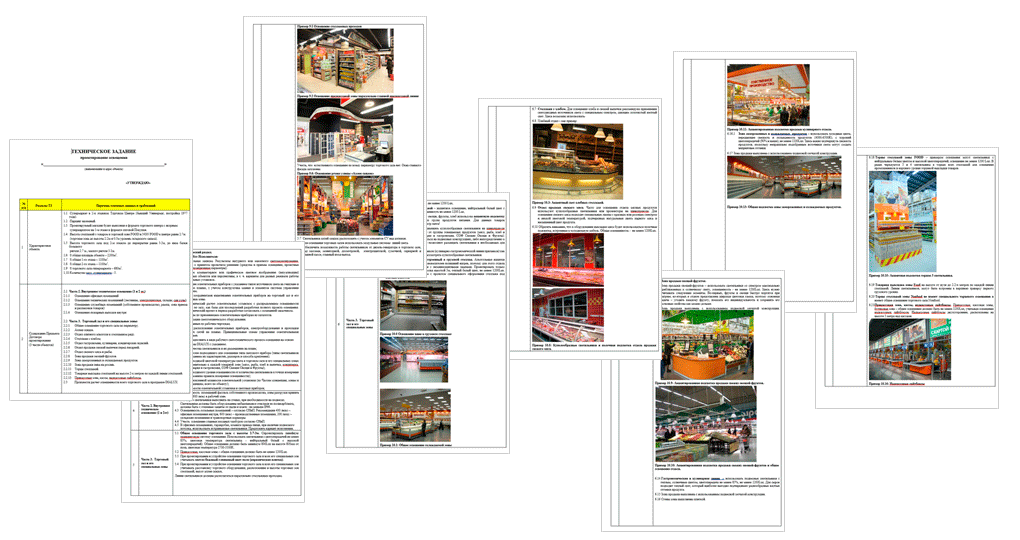

СКЛАДЕННЯ ДЕТАЛІЗОВАНОГО ТЕХНІЧНОГО ЗАВДАННЯ

• ­Виявлення проблем у існуючому освітленні та потреб у новому
• ­Визначення необхідності впровадження системи керування освітленням
• ­Поділ об’єкта на зони внутрішнього освітлення, спеціальні зони та зони зовнішнього освітлення з детальним опрацьовуванням рівнів освітленості та специфіки приміщень
• ­Розробка концепту й дизайну освітлення з детальним опрацюванням асортименту світлового обладнання та систем керування освітленням
• ­Опрацювання всіх побажань клієнта

СТАДІЯ ПРОЕКТНИХ РОБІТ

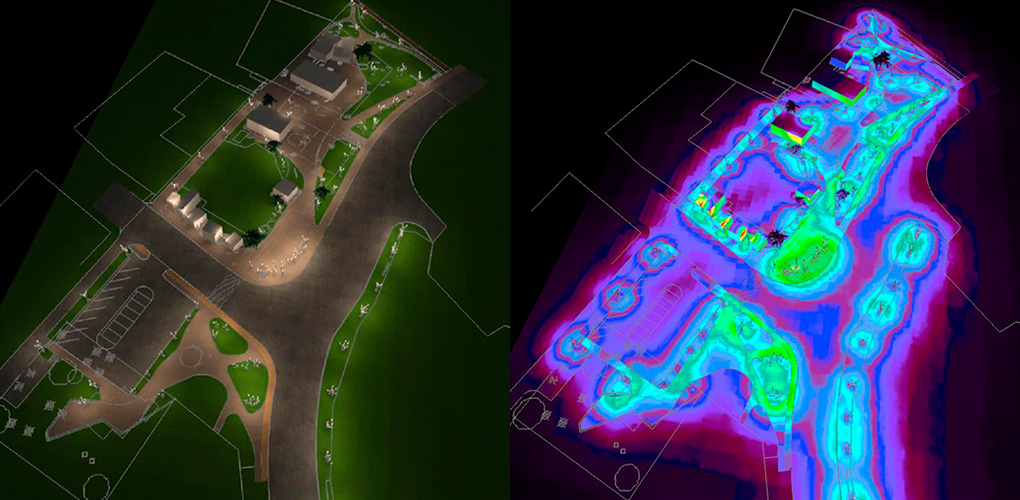

СВІТЛОТЕХНІЧНИЙ РОЗРАХУНОК ПРОЕКТУ

• ­Побудова 3D-моделі будівлі, максимально наближеної до реальної, враховуючи розстановку меблів, розташування вікон, матеріали покриття стелі, підлоги, стін тощо
• ­Добір і розміщення освітлювального обладнання, враховуючи: необхідні рівні освітленості робочих поверхонь кожної зони, рівномірність освітлення, кути поворотів світильників, колірну температуру, мінімізацію прямого та відбитого сліпучих ефектів
• ­Розрахунок аварійного й евакуаційного освітлення з дотриманням усіх норм і вимог
• ­Прорисовка 3D-візуалізації для надання замовникові

РОБОЧА ДОКУМЕНТАЦІЯ

ПОЯСНЮВАЛЬНА ЗАПИСКА

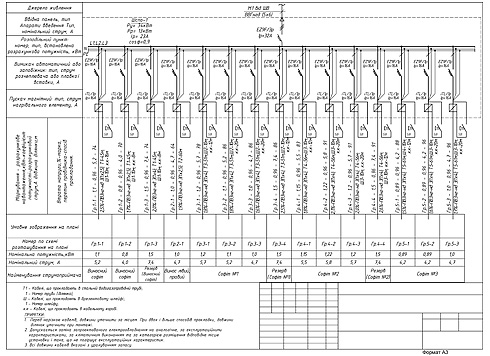

ПРИНЦИПОВІ ЕЛЕКТРИЧНІ СХЕМИ ЩИТІВ

• ­Розподіл усього електричного обладнання на групи, враховуючи рівномірність розподілу навантаження
• ­Розрахунок і добір типу кабелю, його перетину, матеріалу та способу прокладки, враховуючи довжину, навантаження та втрати напруги
• ­Добір і розрахунок усіх необхідних пристроїв захисту ліній
• ­Повний розрахунок електричних навантажень для кожної лінії та шафи з урахуванням усіх коефіцієнтівв

ПЛАН РОЗТАШУВАННЯ СВІТЛОВОГО ОБЛАДНАННЯ

• ­Розміщення світлового обладнання (світильників, розеток, вимикачів, щитів тощо) з прив’язками на плані
• ­Позначення груп обладнання, їхнього типу, способу монтажу, висоти встановлення

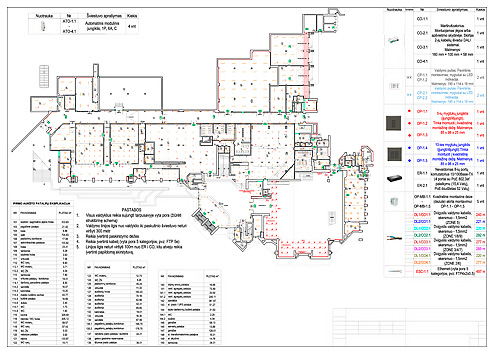

ПЛАН РОЗТАШУВАННЯ ОБЛАДНАННЯ СИСТЕМ КЕРУВАННЯ ОСВІТЛЕННЯМ

• ­Розміщення устаткування систем керування освітленням (контролерів, панелей керування, датчиків, щитів тощо) з прив’язками на плані
• ­Позначення груп керування світильниками, типу обладнання, способу монтажу, висоти встановлення

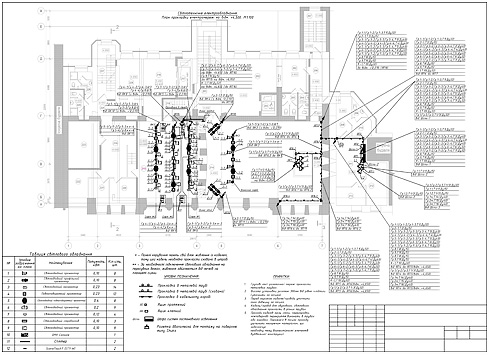

ПЛАН ПРОКЛАДКИ СИЛОВИХ ЛІНІЙ ТА ЛІНІЙ КЕРУВАННЯ

• ­Визначення способів прокладки кабелів, у залежності від типу приміщень і його специфіки
• ­Прорисовка кабельних трас на плані, з урахуванням опусків і підйомів, поворотів, місць кріплень, розподільчих і протяжних коробок тощо
• ­Відображення на плані інформації про групу й тип кабелю, довжину, спосіб і висоту прокладки, номер і тип коробок, групу кабелів, які проходять через них

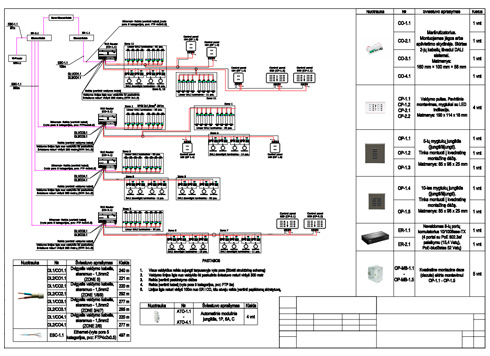

СХЕМА ЗОВНІШНІХ ПІДКЛЮЧЕНЬ СИСТЕМ КЕРУВАННЯ ОСВІТЛЕННЯМ

• ­Схематичне розташування всього світлового обладнання з урахуванням відображення груп керування
• ­Детальна прорисовка схеми підключення кабелів до кожного пристрою

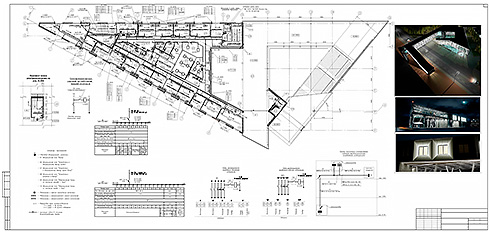

ПЛАН ЗОНУВАННЯ ТА СЦЕНАРІЇ СИСТЕМ КЕРУВАННЯ ОСВІТЛЕННЯМ

• ­Відображення на плані всіх, раніше узгоджених, робочих зон із зазначенням датчиків і груп світильників, якими вони керують, розташування головних пунктів керування
• ­Прорисовка всіх сценаріїв освітлення кожного пристрою (датчики, панелі керування)

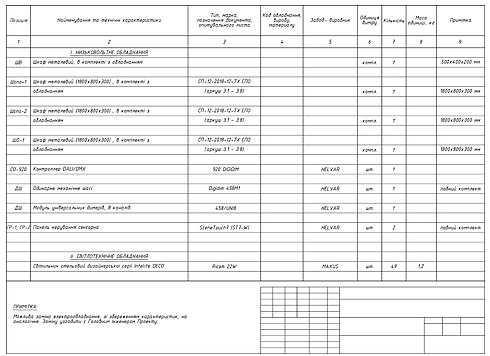

СПЕЦИФІКАЦІЯ ОБЛАДНАННЯ, ВИРОБІВ І МАТЕРІАЛІВ

ТЕХНІКО-ЕКОНОМІЧНЕ ОБҐРУНТУВАННЯ

• ­­Оцінка доцільності початкових інвестицій у переоснащення вашого підприємства на основі світлодіодного обладнання, в тому числі із застосуванням систем керування
• ­Строк окупності нашого проектного рішення

МИ НАДАМО ДОКЛАДНІ РОЗРАХУНКИ ОКУПНОСТІ ПРОЕКТІВ, СКЛАДЕНІ З УРАХУВАННЯМ УСІХ НАЙДРІБНІШИХ ДЕТАЛЕЙ
